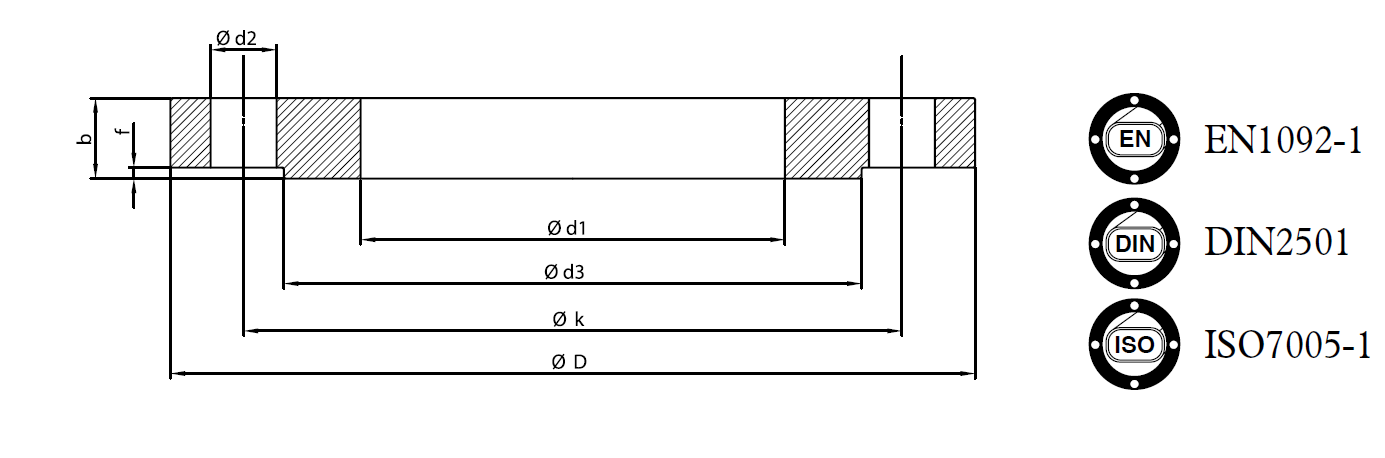

Pn6 Düz Flanş

Ebat Size	*Boru Çapı / Pipe Dia*	*Flanş Ölçüleri / Flange Dimensions*								*Cıvata Ölçüsü / Bolt Dimensions*			*Ağırlık / Weight*
		d1	D	k	b			d3	f	d2	*Cıvata Çap / Bolt Dia*	n	EN 1092-1 kg/ad kg/ pcs	DIN 2501 kg/ad kg/ pcs	ISO 7005-1 kg/ad kg/ pcs
					*EN 1092-1*	*DIN 2501*	*ISO 7005-1*
DN15	21,3	22	80	55	12	12	12	40	2	11	M10	4	0,35	0,35	0,35
DN20	26,9	27,6	90	65	14	14	14	50	2	11	M10	4	0,53	0,53	0,53
DN25	33,7	34,4	100	75	14	14	14	60	2	11	M10	4	0,65	0,65	0,65
DN32	42,4	43,1	120	90	16	14	16	70	2	14	M12	4	1,05	0,91	1,05
DN40	48,3	49	130	100	16	14	16	80	3	14	M12	4	1,2	1,0	1,2
DN50	60,3	61,1	140	110	16	14	16	90	3	14	M12	4	1,3	1,1	1,3
DN65	76,1	77,1	160	130	16	14	16	110	3	14	M12	4	1,6	1,4	1,6
DN80	88,9	90,3	190	150	18	16	18	128	3	18	M16	4	2,6	2,3	2,6
DN100	114,3	115,9	210	170	18	16	18	148	3	18	M16	4	2,9	2,5	2,9
DN125	139,7	141,6	240	200	20	18	20	178	3	18	M16	8	3,9	3,5	3,9
DN150	168,3	170,5	265	225	20	18	20	202	3	18	M16	8	4,3	3,8	4,3
DN200	219,1	221,5	320	280	22	20	22	258	3	18	M16	8	6,3	5,6	6,3
DN250	273,0	276,2	375	335	24	22	24	312	3	18	M16	12	8,2	7,5	8,2
DN300	323,9	327,6	440	395	24	22	24	365	4	22	M20	12	10,6	9,6	10,6
DN350	355,6	359,7	490	445	26	22	26	415	4	22	M20	12	15,3	12,7	15,3
DN400	406,4	411	540	495	28	22	28	465	4	22	M20	16	18,2	13,9	18,2
DN450	457	462,3	595	550	30	22	30	520	4	22	M20	16	22,7	16,1	22,7
DN500	508	513,6	645	600	30	24	32	570	4	22	M20	20	24,4	19,1	26,1
DN600	610	616,5	755	705	32	24	36	670	5	26	M24	20	31,5	22,8	35,9
DN700	711	718	860	810	40	24	40	775	5	26	M24	24	47,5	27,8	47,5
DN800	813	819	975	920	44	24	44	880	5	30	M27	24	65,3	33,5	65,3
DN900	914	920	1075	1020	48	26	48	980	5	30	M27	24	79,8	40,8	79,8
DN1000	1016	1022	1175	1120	52	26	52	1080	5	30	M27	28	94	44	94
DN1100	1116	1122	1305	1240	56	28	54	1200	5	33	M30	28	136	64	131
DN1200	1220	1226	1405	1340	60	28	60	1295	5	33	M30	32	153	67	153
DN1300	1320	1326	1520	1450	66	30	-	1405	5	36	M33	32	199	85	-
DN1400	1420	1426	1630	1560	72	32	-	1510	5	36	M33	36	246	104	-
DN1500	1524	1530	1730	1660	76	32	-	1615	5	36	M33	36	273	109	-
DN1600	1620	1626	1830	1760	80	34	-	1710	5	36	M33	40	311	126	-
DN1800	1820	1826	2045	1970	88	36	-	1920	5	39	M36	44	411	160	-
DN2000	2020	2026	2265	2180	96	38	-	2125	5	42	M39	48	541	204	-
