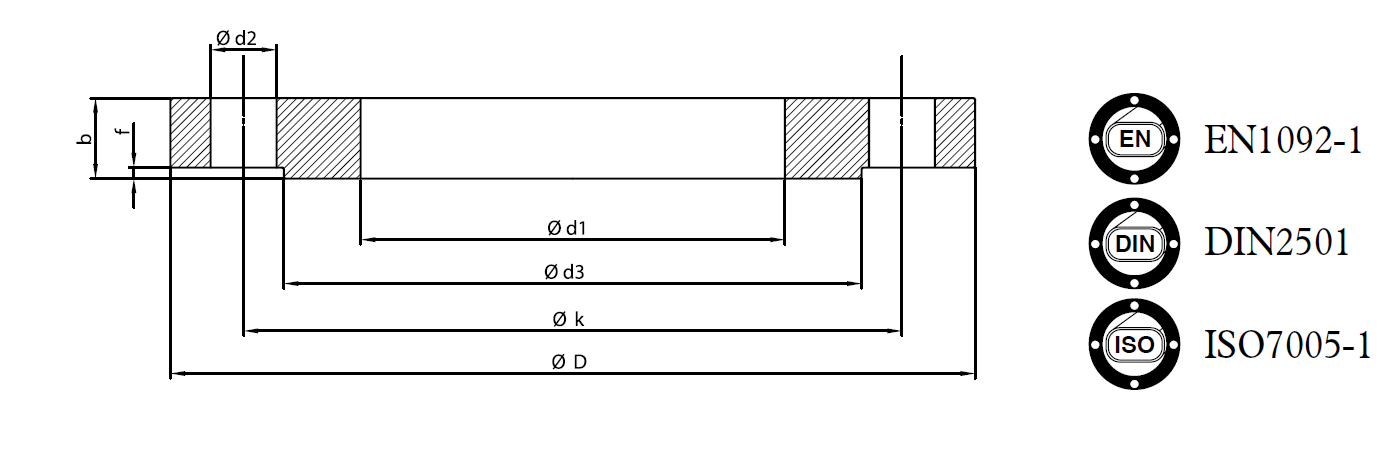

Pn40 Düz Flanş

Ebat Size	Boru Çapı / Pipe Dia	Flanş Ölçüleri / Flange Dimensions								Cıvata Ölçüsü / Bolt Dimensions			Ağırlık / Weight
		d1	D	k	b			d3	f	d2	Cıvata Çap / Bolt Dia	n	EN 1092-1 kg/ad kg/ pcs	DIN 2501 kg/ad kg/ pcs	ISO 7005-1 kg/ad kg/ pcs
					EN 1092-1	DIN 2501	ISO 7005-1
DN15	21,3	22	95	65	14	16	14	45	2	14	M12	4	0,59	0,69	0,59
DN20	26,9	27,5	105	75	16	18	16	58	2	14	M12	4	0,85	0,97	0,85
DN25	33,7	34,5	115	85	16	18	16	68	2	14	M12	4	1,01	1,15	1,01
DN32	42,4	43,5	140	100	18	18	18	78	2	18	M16	4	1,67	1,67	1,67
DN40	48,3	49,5	150	110	18	18	18	88	3	18	M16	4	1,8	1,8	1,8
DN50	60,3	61,5	165	125	20	20	20	102	3	18	M16	4	2,4	2,4	2,4
DN65	76,1	77,5	185	145	22	22	22	122	3	18	M16	8	3,2	3,2	3,2
DN80	88,9	90,5	200	160	24	24	24	138	3	18	M16	8	4,0	4,0	4,0
DN100	114,3	116	235	190	26	24	26	162	3	22	M20	8	5,6	5,1	5,6
DN125	139,7	141,5	270	220	28	26	28	188	3	26	M24	8	7,6	7,0	7,6
DN150	168,3	170,5	300	250	30	28	30	218	3	26	M24	8	9,6	8,9	9,6
DN200	219,1	221,5	375	320	36	34	36	285	3	30	M27	12	17,0	16,0	17,0
DN250	273,0	276,5	450	385	42	38	42	345	3	33	M30	12	28,0	25,2	28,0
DN300	323,9	327,5	515	450	52	42	48	410	4	33	M30	16	43,1	34,5	39,7
DN350	355,6	359,5	580	510	58	46	55	465	4	36	M33	16	64,3	50,5	60,8
DN400	406,4	411	660	585	65	50	60	535	4	39	M36	16	94,1	71,7	86,6
DN450	457	462	685	610	c	50	66	560	4	39	M36	20	-	66,4	88,7
DN500	508	513,5	755	670	c	52	72	615	4	42	M39	20	-	83,1	116,6
DN600	610	616,5	890	795	c	60	84	735	5	48	M45	20	-	129	183
DN700	711	718	995	900	c	64	c	848	5	48	M45	24	-	159	-
DN800	813	819	1140	1030	c	72	c	970	5	56	M52	24	-	237	-
DN900	914	920	1250	1140	c	76	c	1080	5	56	M52	28	-	285	-
DN1000	1016	1022	1360	1250	c	80	c	1190	5	56	M52	28	-	343	-
DN1100	1116	1120	1470	1180	c	84	c	1120	5	56	M52	28	-	399	-
DN1200	1220	1224	1575	1460	c	88	c	1394	5	62	M58	32	-	454	-
DN1300	1320	1324	1685	1570	c	94	c	1504	5	62	M58	32	-	545	-
DN1400	1420	1424	1795	1680	c	98	c	1614	5	62	M58	36	-	624	-
DN1500	1524	1528	1910	1790	c	104	c	1722	5	64	M60	36	-	732	-
DN1600	1620	1624	2025	1900	c	108	c	1826	5	70	M66	40	-	827	-
