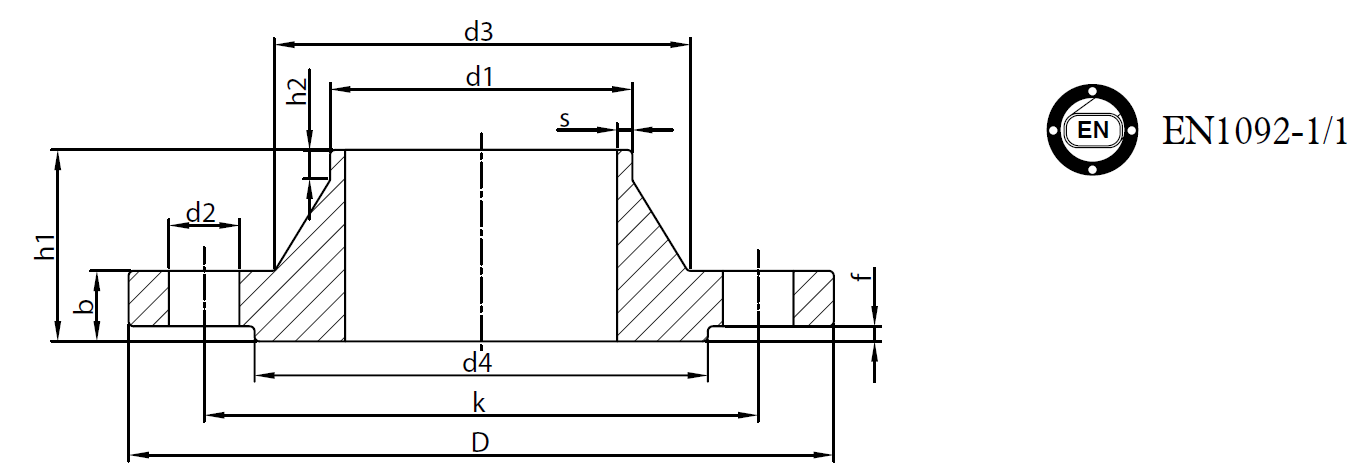

Pn25 Kaynak Boyunlu Flanş (EN1092-1/11)



Ebat / Size Flanş Ölçüleri / Flange Dimensions Boyun / Neck Fatura
Raised Face
Cıvata / Bolt Ağırlık /
Weight
d1 k D b h1 d3 s r h2 d4 f d2 m n kg/ad
kg/ pcs
DN15 21,3 65 95 16 38 32 2,0 4 6 45 2 14 M12 4 0,63
DN20 26,9 75 105 18 40 40 2,3 4 6 58 2 14 M12 4 0,93
DN25 33,7 85 115 18 40 46 2,6 4 6 68 2 14 M12 4 1,07
DN32 42,4 100 140 18 42 56 2,6 6 6 78 2 18 M16 4 1,50
DN40 48,3 110 150 18 45 64 2,6 6 7 88 3 18 M16 4 1,77
DN50 60,3 125 165 20 48 75 2,9 6 8 102 3 18 M16 4 2,29
DN65 76,1 145 185 22 52 90 2,9 6 10 122 3 18 M16 8 3,23
DN80 88,9 160 200 24 58 105 3,2 8 12 138 3 18 M16 8 4,24
DN100 114,3 190 235 24 65 134 3,6 8 12 162 3 22 M20 8 5,46
DN125 139,7 220 270 26 68 162 4,0 8 12 188 3 26 M24 8 7,35
DN150 168,3 250 300 28 75 192 4,5 10 12 218 3 26 M24 8 9,55
DN200 219,1 310 360 30 80 244 6,3 10 16 278 3 26 M24 12 15,4
DN250 273,0 370 425 32 88 298 7,1 12 18 335 3 30 M27 12 26,2
DN300 323,9 430 485 34 92 352 8,0 12 18 395 4 30 M27 16 34,5
DN350 355,6 490 555 38 100 398 8,0 12 20 450 4 33 M30 16 52,9
DN400 406,4 550 620 40 110 452 8,8 12 20 505 4 36 M33 16 68,9
DN450 457 600 670 46 110 500 8,8 12 20 550 4 36 M33 20 83,3
DN500 508 660 730 48 125 558 10,0 12 20 615 4 36 M33 20 106
DN600 610 770 845 48 125 660 11,0 12 20 720 5 39 M36 20 131
DN700 711 875 960 50 129 760 14,2 12 20 820 5 42 M39 24 170
DN800 813 990 1085 53 138 864 16,0 12 22 930 5 48 M45 24 225
DN900 914 1090 1185 57 148 968 17,5 12 24 1030 5 48 M45 28 275
DN1000 1016 1210 1320 63 160 1070 20,0 16 24 1140 5 56 M52 28 375
